以前に某所にて、やってみたけどわからないから教えてくれ
という書き込みがあって図を載せて解説したのだけど、
せっかくだからこっちでも再利用。

これからメンテしようってのを考えたら、
別段難しい話でもなんでもないと思うのだけど、
確かにサービスマニュアルの説明は、かなりテキトー。

だもんで、初めての時はバキっといかないかと
ドキドキする気持ちもわからなくもない・・・。
R1000K1のは悩む余地も無いほど簡単だったんだけどね。

ではいってみよう。

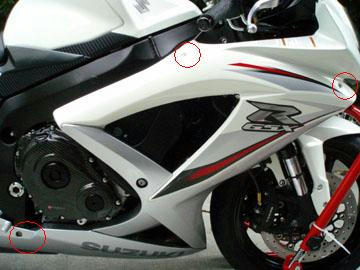

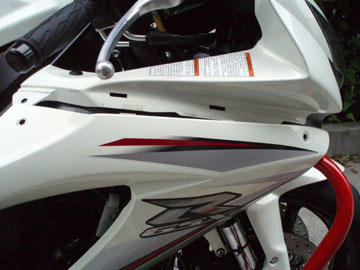

赤丸の皿ボルト3個を外す。

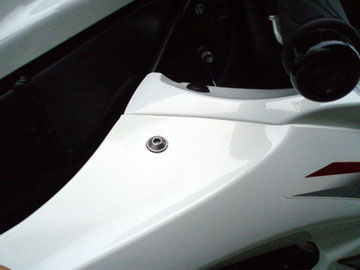

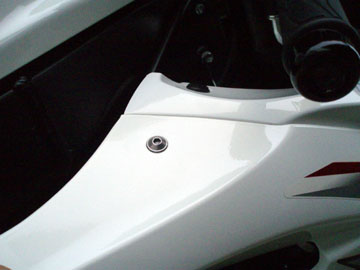

言うまでもないがupしてしまったから、一応。こんなやつ。

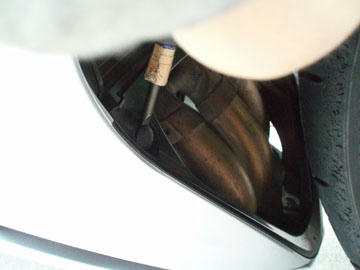

ラジエター下の三角コーナーのファスナー1個を外す。

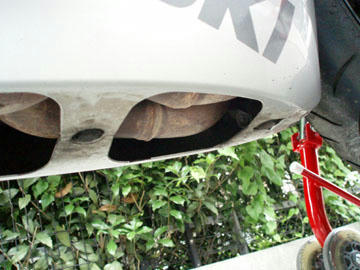

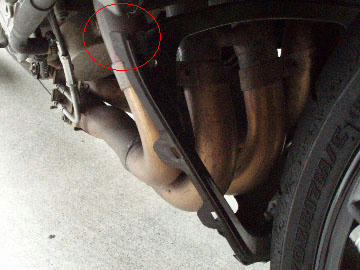

エンジン下のファスナー2個を外す。

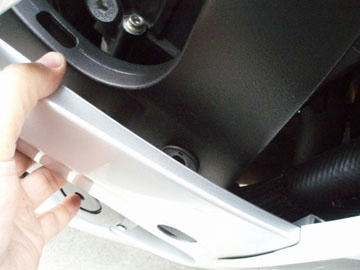

カウル裏面のチ○コ型の突起がフレームの穴に刺さってるんで、
写真のあたりを優しく引っ張って抜く。

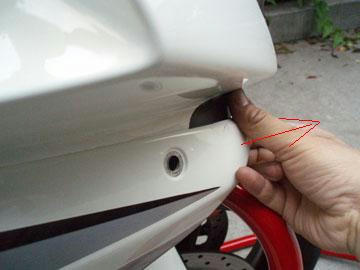

矢印の方向に引っ張るようにしてアッパーカウルと分離する。

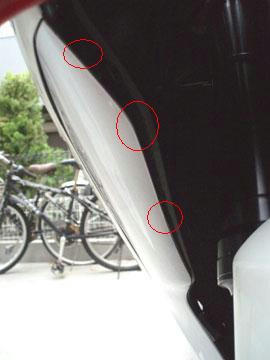

インナーカウルとアンダーカウルのつなぎ目に指を突っ込みながら
もう一方の手でアンダーカウルをユサユサしてるとフック3箇所が外れる、はず。




インナーカウルとアンダーカウルのつなぎ目に指を突っ込みながら
もう一方の手でアンダーカウルをユサユサしてるとフック3箇所が外れる、はず。

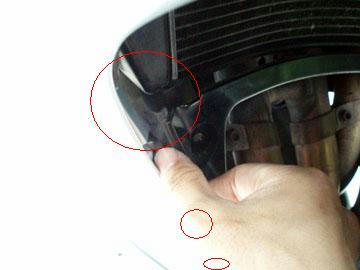

三角コーナーもフック3箇所でカウルと止まってる。
でかい丸の部分が一番やっかい。

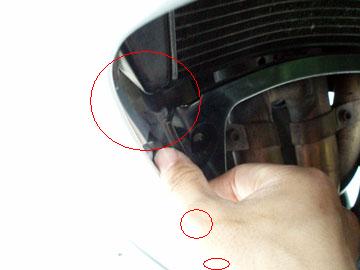

三角コーナーとカウルをずらす感じにして出来た隙間に指を突っ込むと外し易い。




こんな感じの突起がアンダーカウルとがっちり組み合ってる感じ。
ここまでやれば外れるはず。




おまけ。

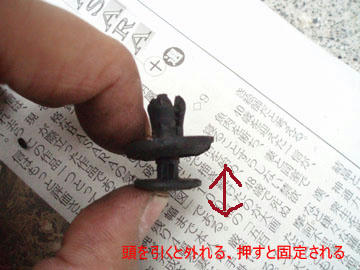

ファスナーを取るときは、マイナスドライバーを使って頭の部分を写真の下方向に引く。
ファスナーを閉じるときは、この状態で穴に刺して親指で頭を押せばOK。
花びらを折らないように注意。
