ちなみに、ディーラーさん曰く、この型のサンバーは通常スピーカーが無く、純正オプションのドアスピーカーキットの場合は両側にスピーカーが付くはずなので、片側にだけスピーカーがあるのは変だねえ、と。

詳細は不明ですが、前オーナーさんが、片側だけDIYでつけたのかなあという気がしてます。
こういうところが気持ち悪いのは中古車の嫌な面ですね・・・。


◆◆◆◆◆

さてと、純正フロントスピーカーキット(品番：H6358TC505)の内容は

(1) スピーカー：2個
(2) スピーカーグリル：2個
(3) スピーカーコード：1本
(4) 右ドアスピーカーコード：1本
(5) 左スピーカーコード：1本
(6) スクリューグロメット
(7) ネジ類、タイラップ
(8) 取付説明書

でした。

今日のところは左スピーカーの取り付けまで。

ケーブルの取り回しとスピーカーの取り付けは基本的に説明書通りにやればいいだけで、特に問題なしでした。
そう、取り回しと取り付けだけなら・・・。


◆◆◆◆◆

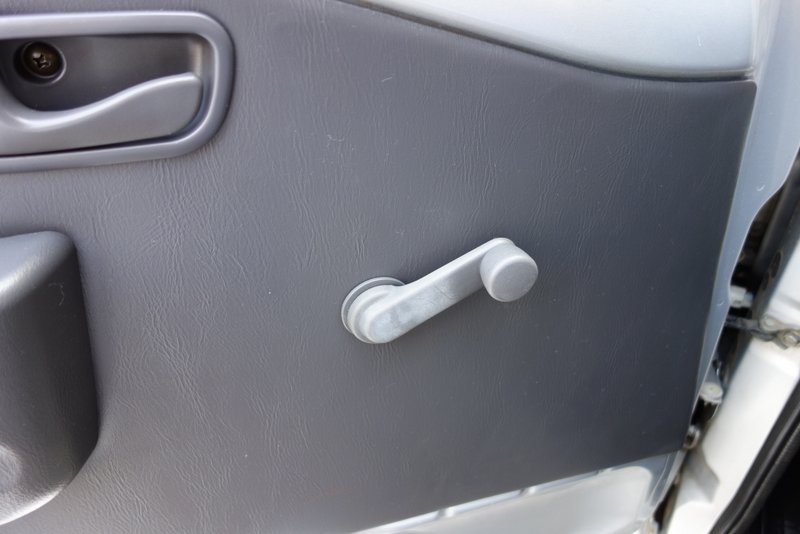

ドアの内張りを外す必要があるので、ドア開閉レバー、窓のレバー、ドアハンドル を外します。

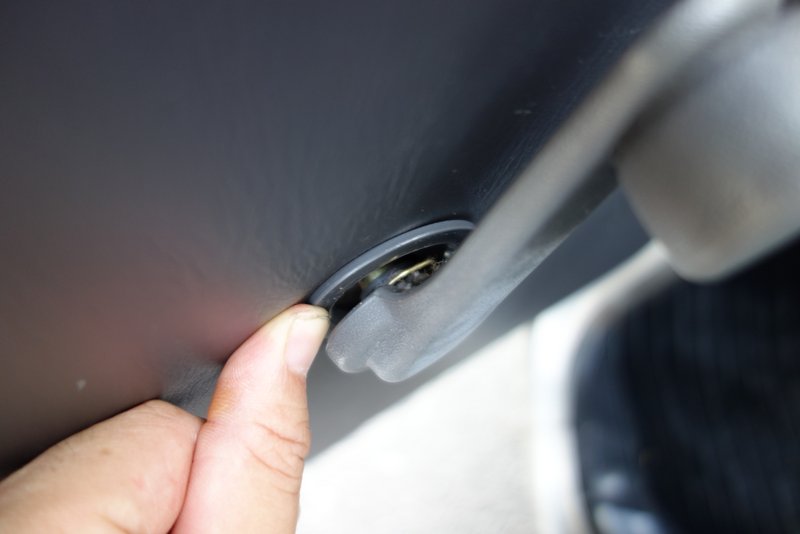

窓のレバーは、Ωピンで留まっているので、ラジオペンチで引っこ抜くと外れます。

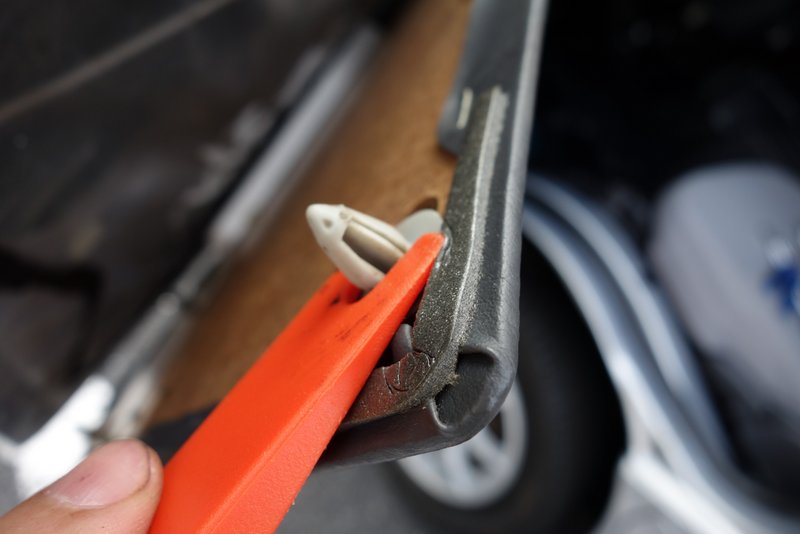

内張りはクリップで留めてあるので引っこ抜きます。
この時に、内張りを引っ張ってしまうと、ベリベリと内張りが壊れてしまうので、専用のレバーを買ってきて抜きました。

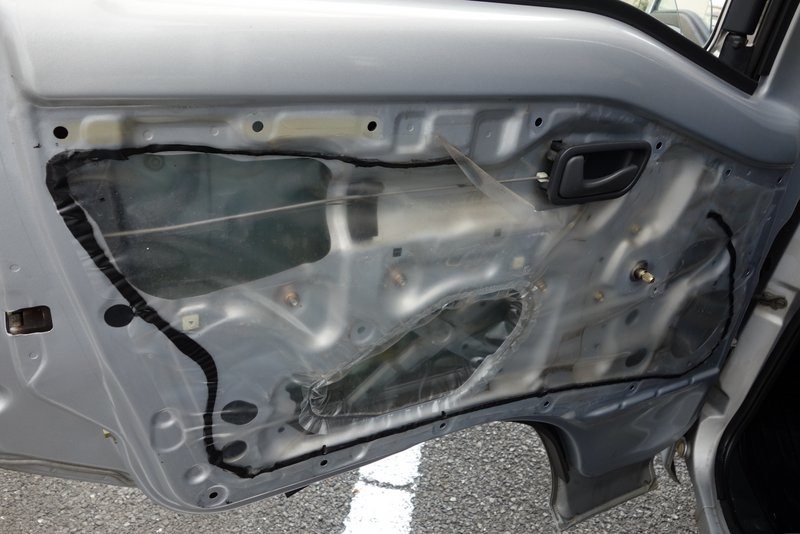

内張りを外したの図。
両面テープ的なもの(ブチルゴム)でビニールが貼られてます。
(たぶん、窓の部分から雨が入って内張りに浸水しないようにするため)

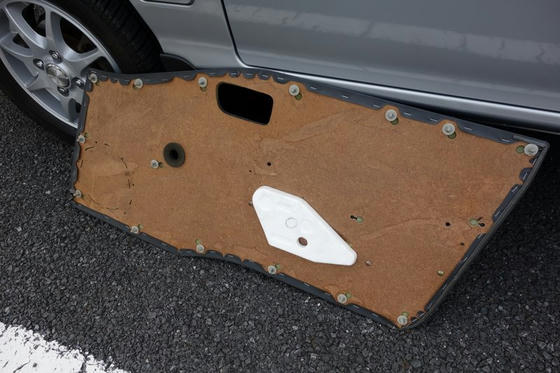

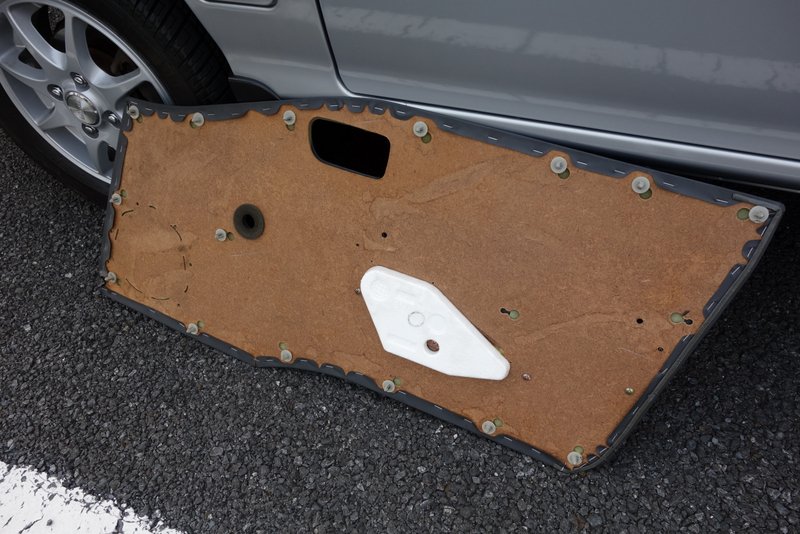

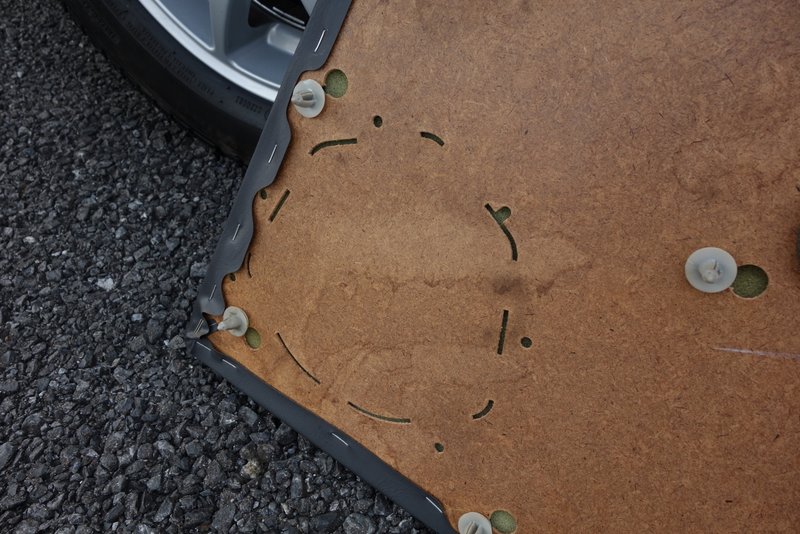

取り外した内張り。

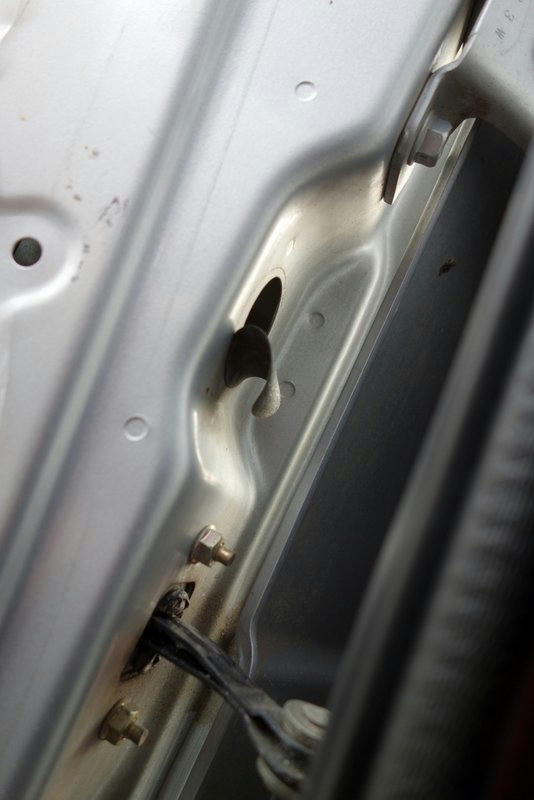

ドアのスピーカーケーブルを通す穴にシールが貼ってあるので剥がします。
というか剥がれかかってました・・・。

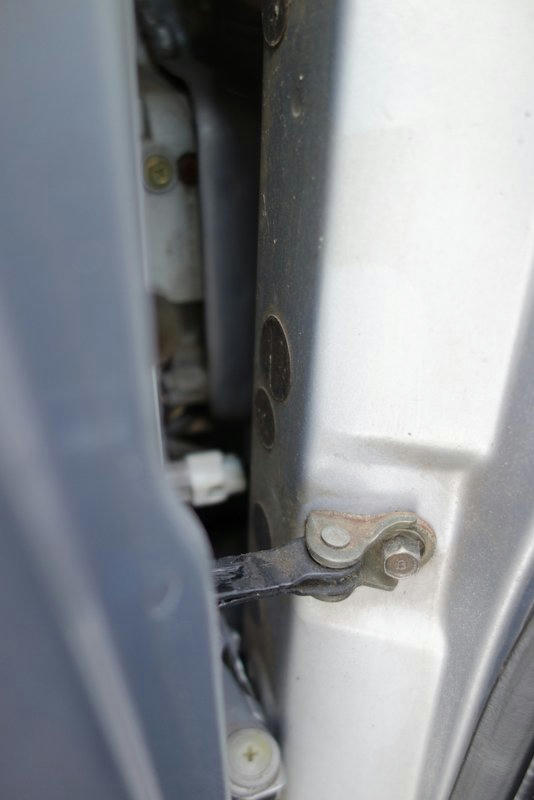

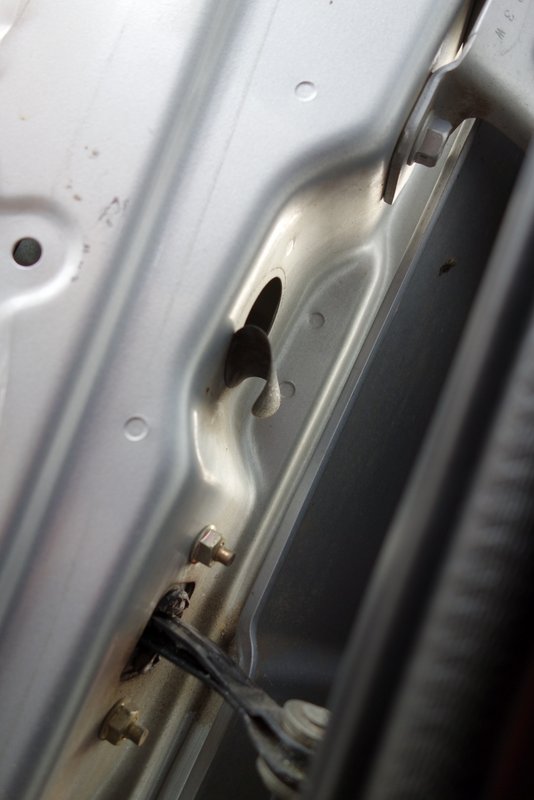

車体側にも同じくシールが貼ってあるのですが、これらには罠があり。
これは、ケーブルを通すのではなく、ケーブルを固定するクリップを挿す穴です。
縦に5つシールが並んでいて、剥がすのは下から1番目と3枚目。

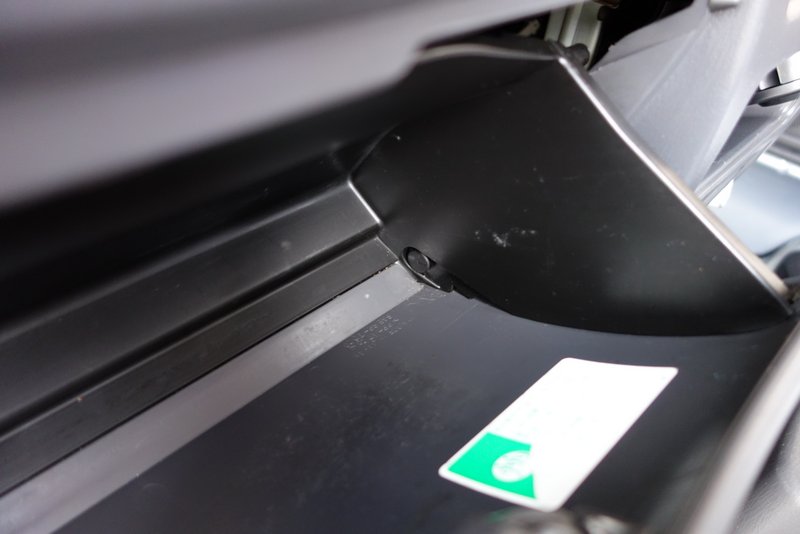

グローブボックスを外します。
右奥にあるクリップを1本外せば外れました。

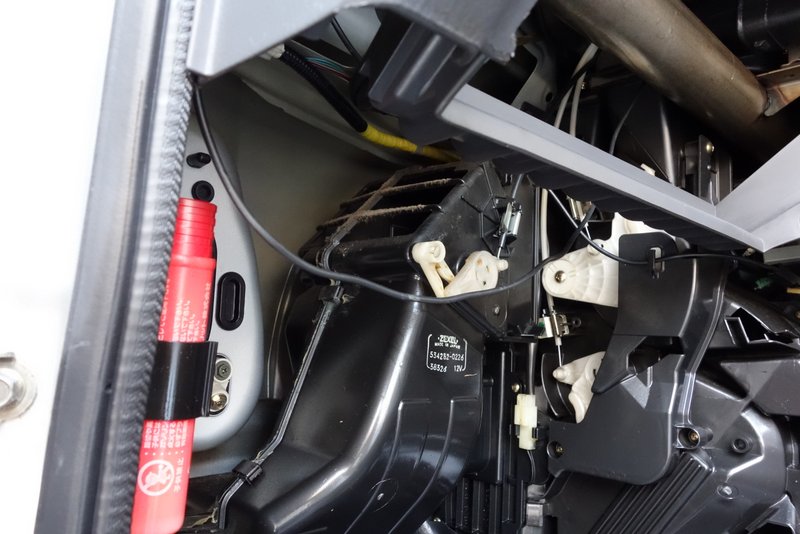

グローブボックスを外すと裏側の配線類がよく見えるようになります。
納車してすぐに気が付いていたのですが、ナビのGPSアンテナのケーブルがだらしなくと垂れ下がってしまってます。
タイラップで留めたらいいのに、こういう雑な仕事は気に食わないなあ・・・。

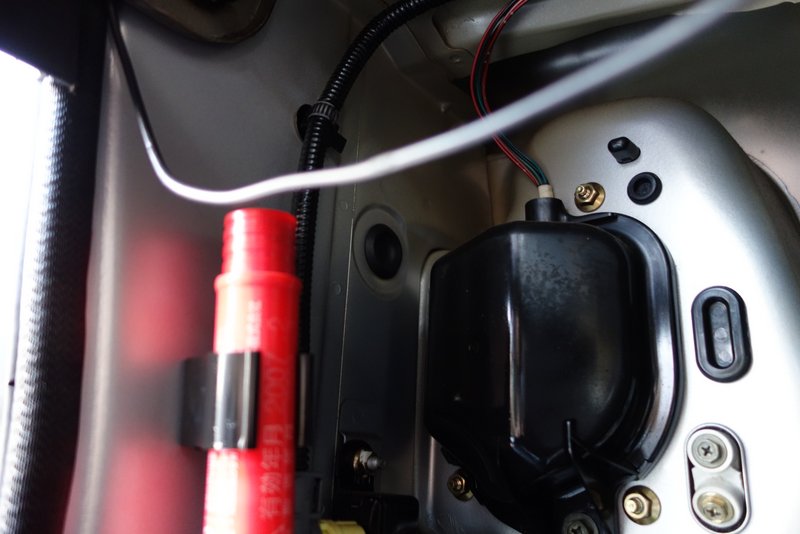

で、写真の真ん中辺りに見える丸いのが、スピーカーケーブルを通す穴です。

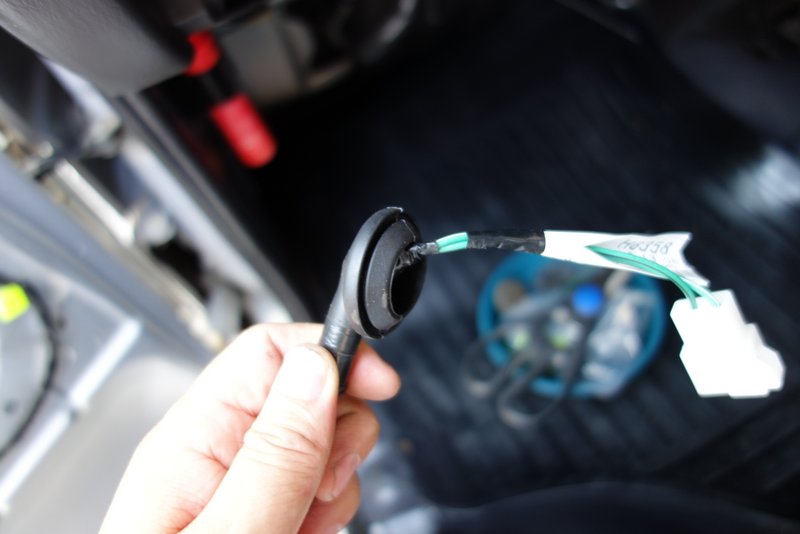

穴は雨が入らないようにゴムキャップ(グロメット)がしてあるので外します。




かわりにケーブルを通してグロメットをはめます。




ドアに貼ってあるビニールは、ケーブルを通す部分と、グロメットとクリップを指す部分と、スピーカーをはめる部分に、適宜カッターで穴をあけてグロメット装着。

後で気がつきましたが、ケーブルはビニールの裏側を通せばいいんだから、スピーカー部以外はビニール破る必要ないですよね(ｱﾁｬｰ
ということで穴はビニールテープで隙間を塞ぎました・・・。

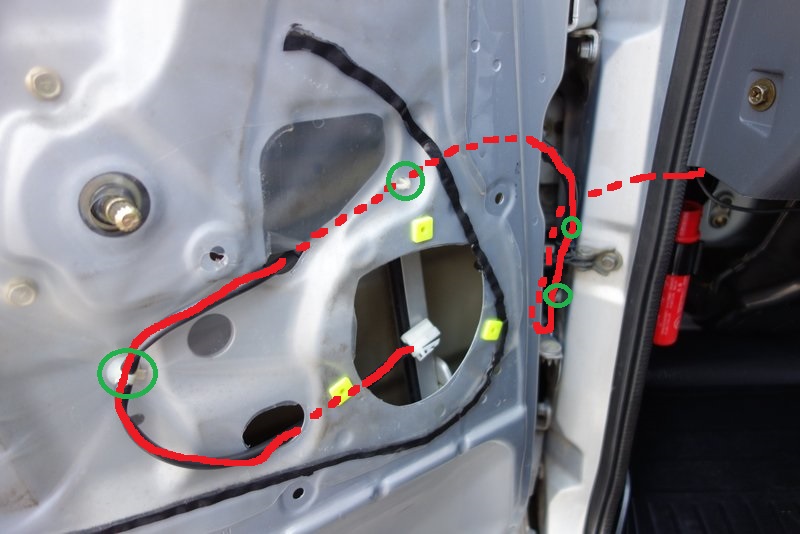

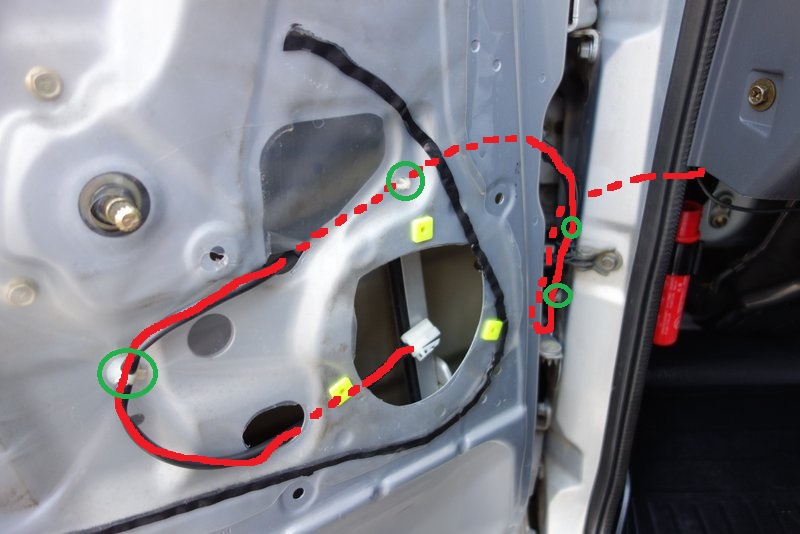

ケーブルを通した図。
説明書を見たら妙にグルグルしてるので悩みました。




赤い線がケーブルが通ってるところ。
緑色の丸はクリップでケーブルを固定しているところ。

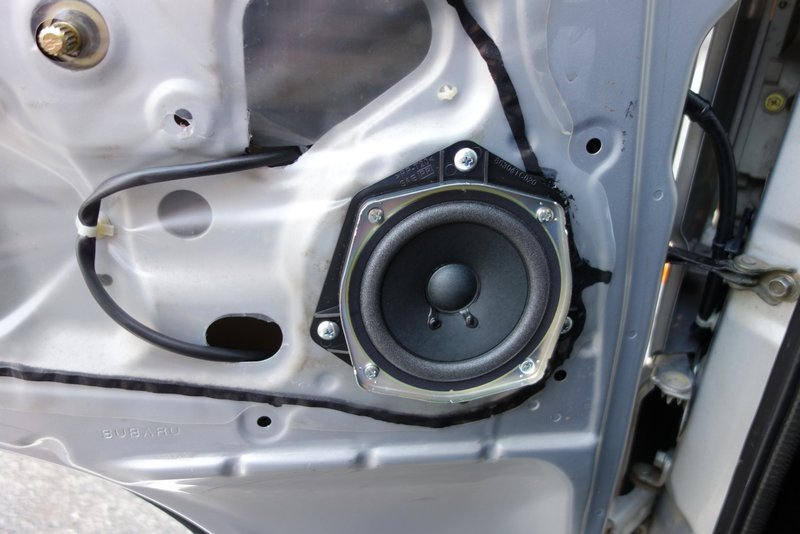

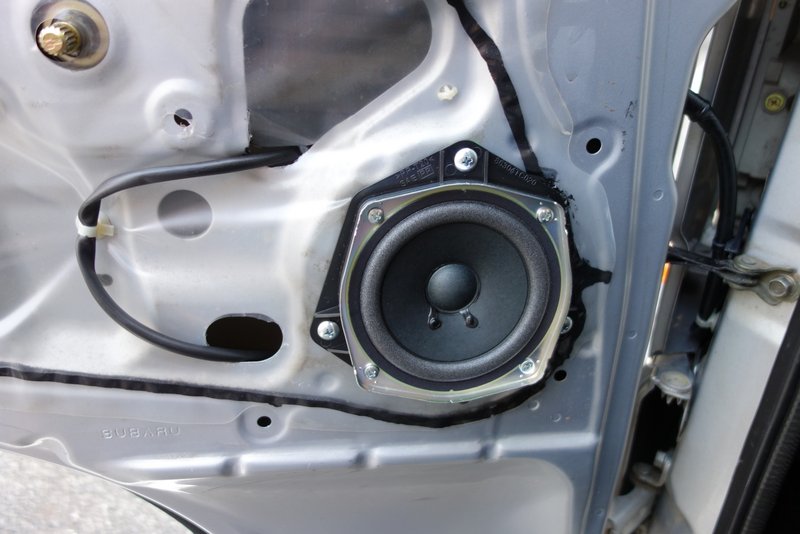

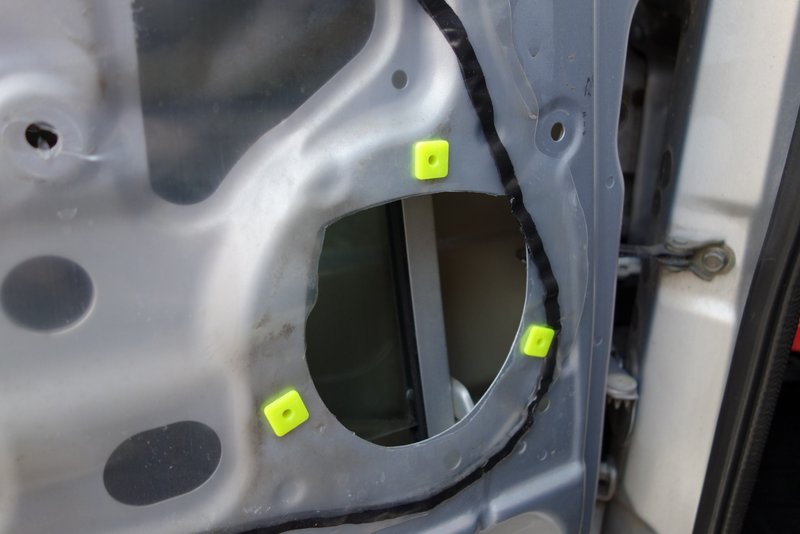

スピーカーをグロメットにネジ止め。
ちなみに、グロメットと一緒に梱包されていたビスは、ここで使うものではないので注意。
(紛らわしくていっぺん間違えました)

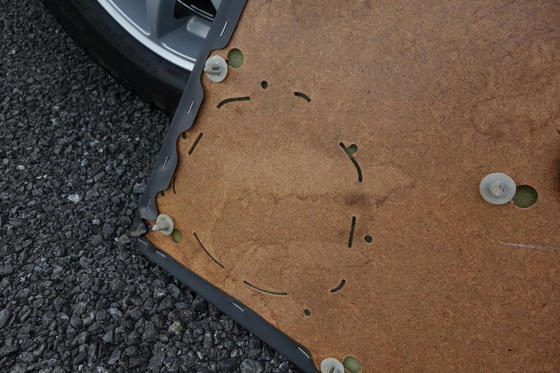

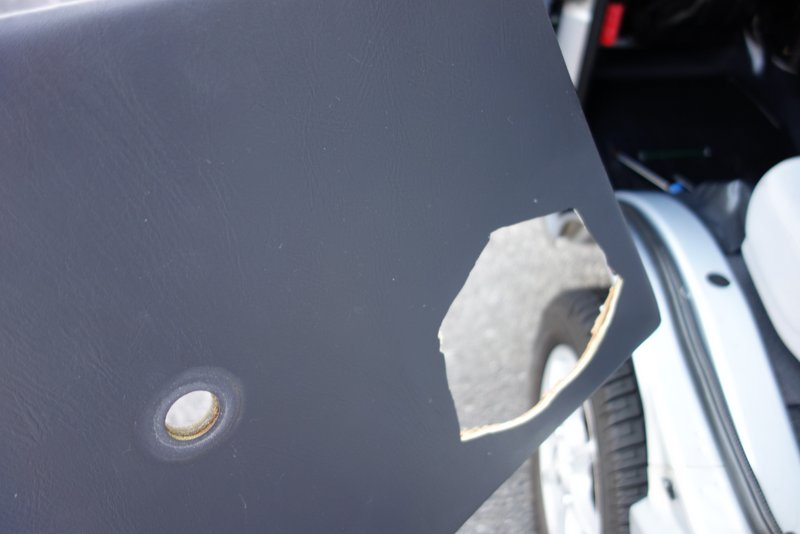

点線にそってスピーカー内張りをくり抜きます。
コルクボードみたいな材質なので万能ハサミでチョキチョキできました。

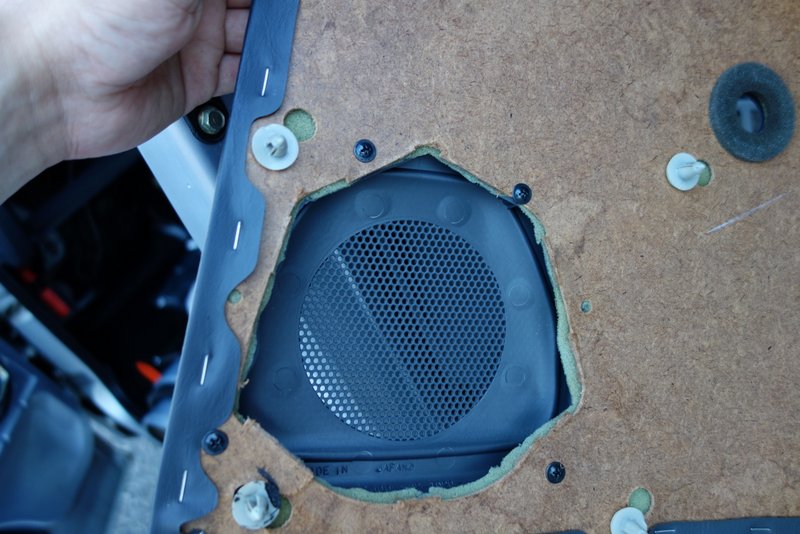

内張りを戻す前に、スピーカーグリルを内張りにネジ止めします。
実はいっぺん、忘れて手戻りしてしまった。

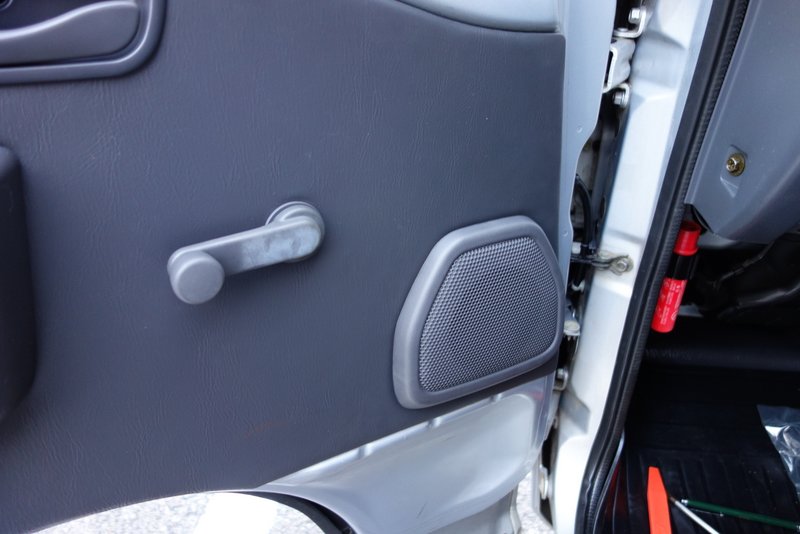

内張りとかドアノブを元通り組み付けます。

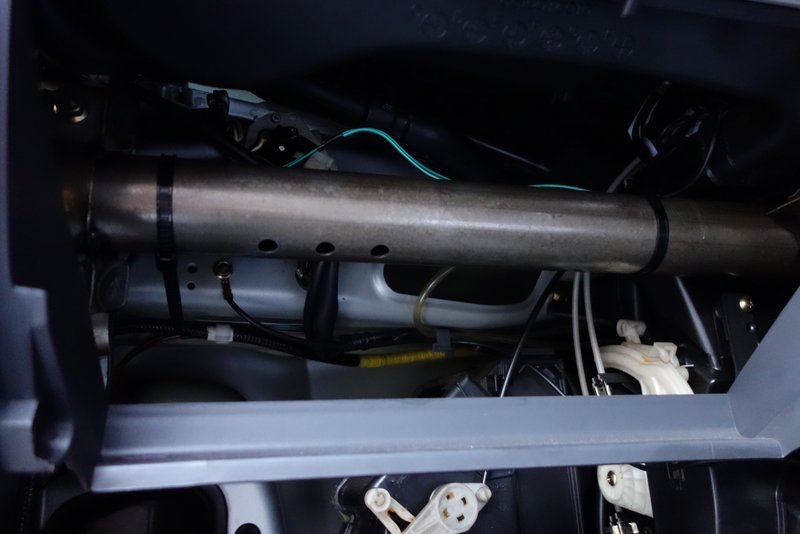

グローブボックスの後ろに、鉄パイプが通っているので、そこにスピーカーケーブルと、垂れ下がってたGPSのケーブルを這わせてタイラップで固定。

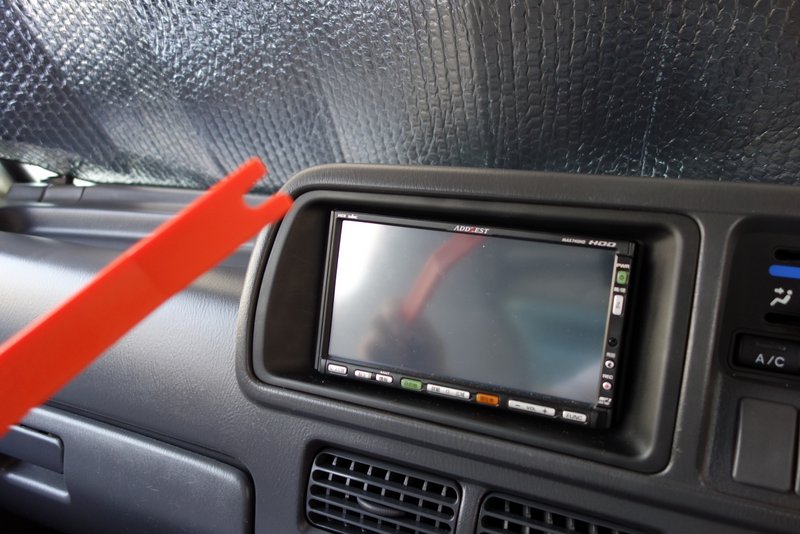

ナビは内張りはがしレバーを使って周りのカバーを外しまして。




ネジを外せば引っ張り出せます。

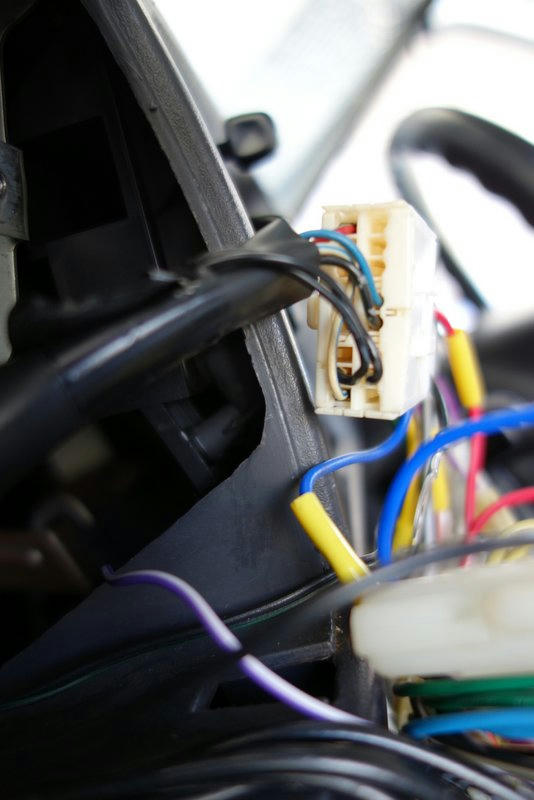

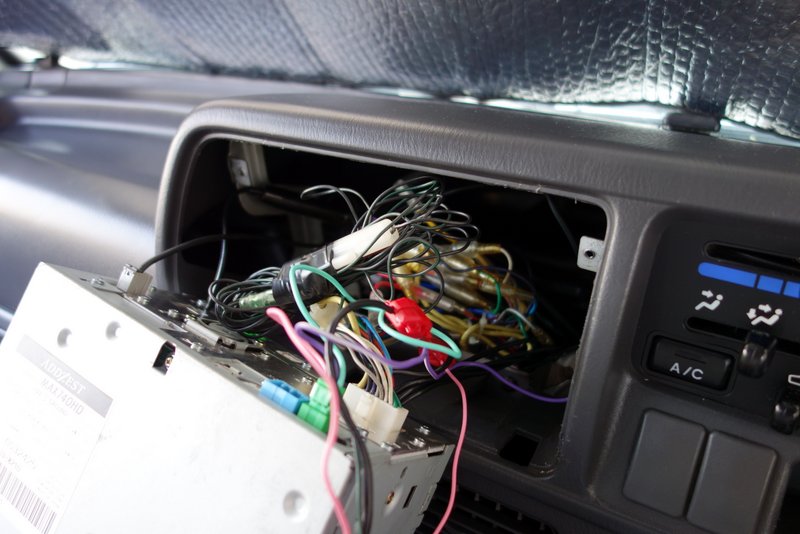

すごいゴチャゴチャだし、アースケーブルが1本余っているんだけど、こんなのでいいのかしら？




さてさて、日が暮れかけてしまったので、とりあえず、左側から音が出るか確認しようかなと。
現状右スピーカーだけが刺さったカプラーを引っこ抜いて、先ほど取り回した左スピーカーケーブルを差してみれば、左スピーカーだけから音が出る状態になるはずです。

元々刺さっていたスピーカーケーブルを観察し、そのままいけそうなことを確認し・・・




が、駄菓子菓子！

キーを回しても、ナビとETCの電源が入らなくなってしまった・・・。
エンジンはかかるので、たぶんACC(アクセサリ)のヒューズが飛んでしまったかしら？
暗くなったので確認出来ていないのですが、ヒューズじゃなくて、壊してしまっていたら・・・困るなあ・・・


ちなみに、ナビ(ADDZEST MAX740HD)の説明書および配線図は、クラリオンのHPからダウンロード出来ません。
1つ新しいモデルのMAX750HDのものが流用可能だというので、それを参照しましたが、カプラーの端子の位置を見間違えたか、モデルが違うのか・・・。

バイクも壊れてるし、クルマも不完全な状態になってしまうとアレだなあ。
しかも、カプラーが外れん。

明日また続きをしようと思います。
